Corps de vanne pneumatique en fonderie : comment la technologie de fonderie façonne des composants de commande pneumatique fiables

Dans un système pneumatique, les gens prêtent souvent attention aux vérins, aux actionneurs et aux vannes de régulation, mais lecorps de vanneest lui-même le composant qui prend en charge silencieusement l’ensemble du processus de contrôle du flux d’air.

Un corps de vanne pneumatique n'est peut-être pas une pièce d'apparence complexe vue de l'extérieur, mais ses passages internes, ses surfaces d'étanchéité, la qualité des matériaux et la précision dimensionnelle influencent directement les performances de l'ensemble de vanne complet.

En tant que fabricant impliqué dans les composants métalliques de précision, nous comprenons qu'un corps de vanne n'est pas simplement un boîtier métallique. Il s'agit d'une pièce sous pression qui doit équilibrer la résistance, la précision de l'usinage, la conception du flux d'air et la cohérence de la production. La technologie de fonderie constitue un moyen efficace de créer des corps de vanne dotés de structures internes complexes tout en répondant aux exigences industrielles.

Qu'est-ce qu'un corps de vanne pneumatique coulée ?

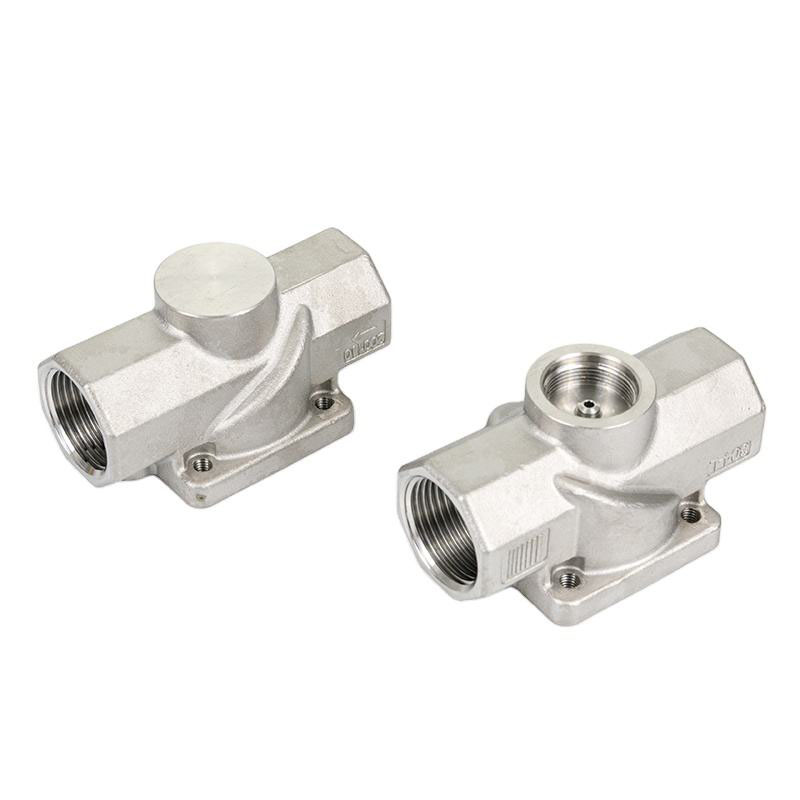

Un Ccorps de valve pneumatique astingest le principal composant du boîtier d'une vanne pneumatique fabriquée par moulage.

Ses principales fonctions comprennent :

Contrairement aux simples blocs métalliques usinés, les corps de vannes coulés sont formés en versant du métal en fusion dans un moule spécialement conçu. Cela permet aux fabricants de créer des formes complexes et des canaux internes qui peuvent être difficiles ou coûteux à produire avec les méthodes d'usinage traditionnelles.

Après la coulée, des processus supplémentaires tels que l'usinage, le traitement de surface et l'inspection sont généralement effectués pour atteindre les dimensions et performances requises.

Pourquoi le moulage est-il utilisé pour les corps de vannes pneumatiques ?

Le corps de la vanne est généralement conçu avec plusieurs passages d'air, trous de montage et zones d'étanchéité. La fabrication de ces structures nécessite à la fois efficacité et précision.

Le moulage offre plusieurs avantages pratiques.

Convient aux structures internes complexes

Un corps de vanne pneumatique contient souvent des canaux de circulation d'air internes qui déterminent la manière dont l'air comprimé se déplace dans le système.

Avec le moulage, les fabricants peuvent créer des composants de forme proche de la forme finale qui incluent déjà la structure de base avant l'usinage.

Cela permet de réduire le gaspillage de matériaux et d’améliorer l’efficacité de la production, en particulier pour les composants aux géométries complexes.

Meilleure efficacité de production pour la fabrication par lots

Pour les équipements pneumatiques industriels, les corps de vannes sont souvent produits en grande quantité.

Par rapport à la fabrication de chaque pièce à partir de métal massif par usinage, le moulage peut réduire le temps de traitement et améliorer la cohérence entre les lots.

Cela rend le moulage adapté aux applications nécessitant un approvisionnement stable et une qualité reproductible.

Options de matériaux flexibles

Différentes applications pneumatiques nécessitent des caractéristiques de matériaux différentes.

Les matériaux courants utilisés pour les corps de vannes coulés peuvent inclure :

Le choix du matériau dépend de facteurs tels que l'environnement d'exploitation, les exigences de pression, les conditions de corrosion et les considérations de poids.

Facteurs clés affectant la qualité d'un corps de vanne pneumatique moulé

Bien que le moulage présente des avantages en matière de fabrication, les performances finales dépendent de nombreux détails.

Qualité du matériau de moulage

Le matériau affecte directement :

Par exemple, les corps de vannes en alliage d'aluminium léger sont souvent sélectionnés lorsque la réduction de poids est importante, tandis que les options en acier inoxydable peuvent être préférées pour les environnements nécessitant une plus grande résistance à la corrosion.

Qualité de coulée interne

Un corps de vanne nécessite une structure interne relativement dense.

Défauts de coulée potentiels tels que :

peut affecter les performances et la fiabilité de l’étanchéité s’il n’est pas correctement contrôlé.

Par conséquent, le contrôle du processus de coulée constitue une partie importante de la fabrication du corps de vanne.

Précision d'usinage

Le moulage crée la forme de base, mais de nombreuses zones critiques nécessitent encore un usinage.

Les zones d'usinage importantes comprennent généralement :

Même de petites différences dimensionnelles peuvent influencer la précision de l’assemblage et les performances de la vanne.

Traitement de surface

Selon l'application, les corps de vannes pneumatiques moulés peuvent nécessiter des traitements de surface pour améliorer l'apparence, la résistance à la corrosion ou la durabilité.

Les processus courants comprennent :

Applications courantes des corps de vannes pneumatiques coulées

Les corps de vannes pneumatiques en fonderie sont largement utilisés dans différentes industries où le contrôle de l'air comprimé est requis.

Équipement d'automatisation industrielle

Les systèmes d'automatisation s'appuient fortement sur des composants pneumatiques pour le mouvement et le contrôle.

Les corps de vannes se trouvent généralement dans :

Équipement de fabrication

De nombreuses machines de fabrication utilisent des systèmes pneumatiques car ils offrent une réponse rapide et un fonctionnement fiable.

Les corps de vannes moulés sont utilisés à l’intérieur de diverses unités de commande pneumatique pour gérer le flux d’air.

Lignes de production automobile

Les usines automobiles utilisent des systèmes pneumatiques pour :

Des performances stables des vannes sont importantes pour maintenir l’efficacité de la production.

Équipement d'emballage et de transformation des aliments

Les vannes pneumatiques sont également courantes dans les machines d'emballage, car les systèmes à air comprimé peuvent fournir un contrôle de mouvement propre et flexible.

Le matériau du corps de vanne et les exigences en matière de surface peuvent varier en fonction de l'environnement de travail.

Comment est fabriqué un corps de vanne pneumatique coulée ?

Bien que les processus varient en fonction de la conception et du matériau, la production comprend généralement plusieurs étapes.

Préparation du moule

La première étape consiste à créer un moule basé sur la conception du corps de vanne.

Le moule détermine la forme de base et la structure interne de la pièce moulée.

Moulage de métal

Le métal en fusion est versé dans le moule et laissé se solidifier.

Au cours de cette étape, le contrôle de la température et la gestion du processus influencent la qualité finale de la coulée.

Nettoyage et inspection

Après avoir retiré la pièce moulée du moule, l'excédent de matériau est retiré et la surface est nettoyée.

Les fabricants inspectent ensuite l’apparence et la qualité structurelle du moulage.

Usinage CNC

Les zones de précision sont usinées selon les exigences du dessin.

Cette étape garantit un assemblage précis avec d’autres composants pneumatiques.

Tests finaux

Selon les exigences de l'application, l'inspection peut inclure :

Corps de vanne pneumatique coulé vs corps de vanne usiné

Les deux méthodes ont leurs propres avantages. La méthode de fabrication appropriée dépend de la complexité de la conception, de la quantité, des matériaux et des exigences de performances.

Développement futur de la fabrication de corps de vanne pneumatique

Avec la croissance de l’automatisation industrielle, les composants pneumatiques évoluent vers des dimensions plus petites, un rendement plus élevé et une meilleure fiabilité.

La fabrication future de corps de vanne pourrait se concentrer sur :

À mesure que les équipements industriels deviennent plus précis, les exigences en matière de qualité du corps de vanne continueront d'augmenter.
